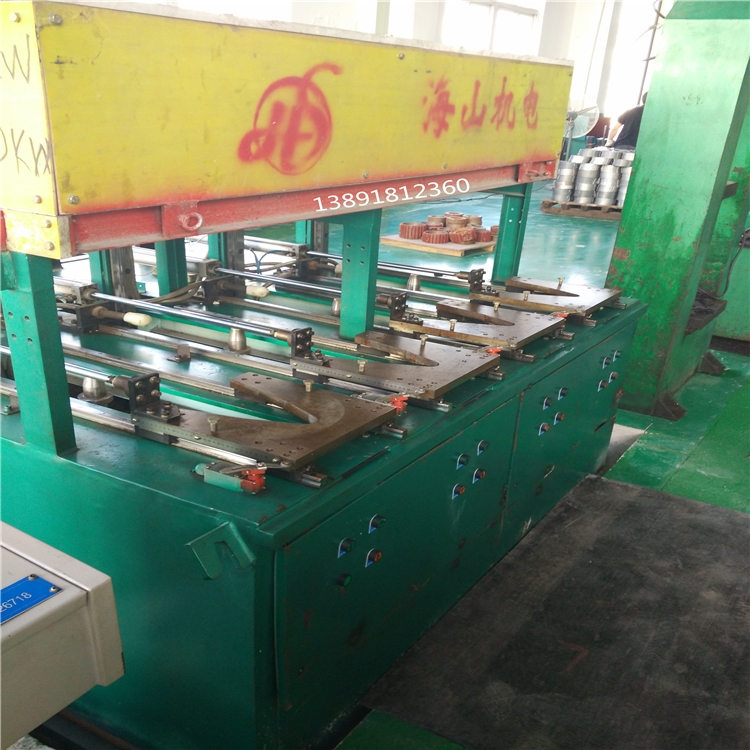

电机转子加热炉是专业为电机转子穿轴而设计的自动感应加热设备，特别适合刹车电机的锥转子加热后穿轴。海山电炉的这套电机转子感应加热炉采用电磁感应原理可穿透金属物质并且以非接触形式瞬间对转子产生感应加热，在转子加热穿轴行业属于国内领先设备。下面，海山机电小编就来介绍这款电机转子加热炉。

一、电机转子加热炉的技术要求：

1、电子转子规格及分类：

1.1 Φ73XΦ63X33；Φ75XΦ65X50；Φ75XΦ65X60

1.2 Φ105XΦ94X45；Φ114XΦ94X78；Φ115XΦ93X90

1.3 Φ139XΦ119X64；Φ141XΦ115X84；Φ161XΦ131X95

1.4 Φ185XΦ146X124；Φ192XΦ133X186

1.5 Φ235XΦ170X230

2、电机转子加热炉生产节拍：

头一组约15s/件；第二组约25s/件；第三组约45s/件；第四组约105s/件；第五组约180s/件

3、电机转子材质：矽钢片+铝

4.、电机转子加热炉加热温度：350-450℃

5、电机转子加热炉进出料传动方式：连续

6、电机转子加热炉测温方式：红外线自动测温

7、电机转子加热炉冷却方式：HSBL型冷却塔冷却

8、电机转子加热炉的控制：采用西门子PLC控制系统

二、电机转子加热炉组成：

1、中频电源：       KGPS-160KW/1000HZ （单整流）                  一台

2、穿轴加热炉：   GTR-￠75；￠115；￠160；￠190；￠235       各一套

3、炉体支架含升降机                                                                     一套

4、走料椭圆直线导轨工装（含变频器，步进电机）                          一套

5、自动控制部分                                                                            一套

6、液压站 （双机双泵）                                                                 一套

7、电容器                                                                                      一套

8、连接电缆及铜排                                                                         一套

9、操作台(含PLC，触摸屏)                                                             一台

10、红外测温系统                                                                           一套

11、HSBL-20冷却塔                                                                        一套

三、电机转子加热炉的特点：

1、一体化设计-- 在同台机上完成：上料、加热、装配、冷却、取料的全套流程
2、多段位加热 --采用高精度数字式感应加热机，实现多段位加热，采用温度控制方式，实现定子外壳（转子绕组）加热的温度均匀，一致性高，达到最理想的膨胀效果，提高装配工艺的稳定性
3、模块化设计-- 机械部分采用模块化标准化设计，定位精准，压装动力采用高精度同服电缸，实现精准压装
4、多种参数显示-- 实现多种运行参数显示，可存储10种工艺参数
5、无人化生产-- 只需要更换工装、夹具，即可完成不同产品的装配;预留工业机器人安装位，可实现无人化或少人化生产
6、接口丰富 可接入各种监控仪表数据，可接入RS-485、profibus、CAN等工业线中

以上就是电机转子加热炉的基本介绍，如有需要敬请致电13891812360，会有更详细的符合您条件的电机转子加热炉设计方案。如有转载请注明陕西海山机电有限公司网站www.hszpl.com
